粘钢加固法是在钢筋混凝土结构构件表面用建筑结构胶粘贴钢板，以提高结构构件承载能力和刚度的一种加固方 法。最早将钢板板直接在混凝土表面进行补强加固是南非土木建筑工程学院建筑结构教授 Fleming 和 King，1967 年 他们进行了素混凝土梁外粘钢板代替钢筋的试验，开创了粘钢补强加固的先河。在一些试验研究基础上，1983 年英国 塞菲尔大学成功地用粘钢加固技术加固了一座公路桥，使原来限载量 110t 的桥通过了 500t 的载重卡车。我国第一个 采用粘钢加固的工程是于 1978 年完成的辽阳化纤总厂变电所大楼的承载梁，收到了良好的效果，开创了我国粘钢加固 的先例。钢筋混凝土受弯构件粘钢加固是在构件承受力不足区段 ( 正截面受拉区、正截面受压区或斜截面 ) 表面粘贴钢

板，这样可提高被加固构件的承载力和刚度，且施工方便 , 适用于多种建筑物的抗震加固。

分未黏贴钢板形式和，包钢板后注发施工。

将钢板采用高性能的安如山 TM A-M600G 粘钢胶(压注型)粘结于混凝土构件的表面，使钢板与混凝土形成 统一的整体，利用钢板良好的抗拉强度达到增强构件承载能力及刚度的目的，提升构件安全性和耐久性。

• 施工简便、快捷、基本不增加被加固构件断面尺寸和重量。

•建筑结构胶将钢板（型钢）与混凝土紧密粘接，将加固件与被加固体合为一体，结构胶固化时间短，完全固化后即可以正常受力工作。

•有效提承载力和刚度 。

•复合改性环氧树脂后耐酸，耐碱，耐盐，耐腐蚀，应用环境广。

• 复合材抗蠕变，耐湿热，耐老化，耐疲劳，耐侯性好，抗震性能佳应用。

•产品优势

制造：进口设备，真空处理，各成分悬浮均匀，无气泡，质量稳定，复试合格率 100%

施工：可以低温施工，流淌性好，黏度低

售后：服务 10 分钟响应，24 小时内到场，无毒，满足耐五十年使用。

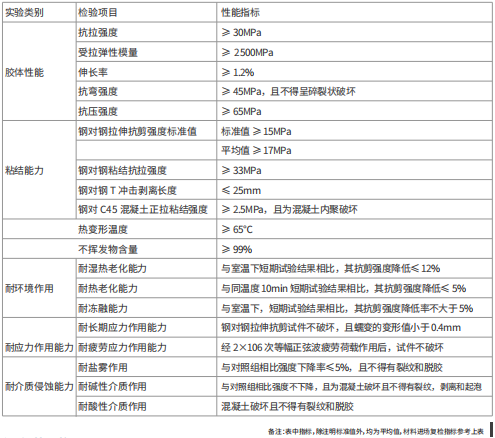

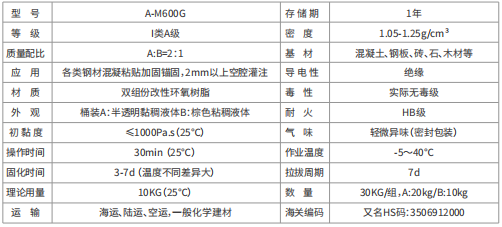

•产品参数

GB50367-2013《混凝土结构加固设计规范》

GB50550-2010《建筑结构加固工程施工质量验收规范》

GB50728-2011《工程结构加固材料安全性鉴定技术规范》

JTG/T J22-2008《公路桥梁加固设计规范》

注意：GB50728-2011《工程结构加固材料安全性鉴定技术规范》（规范第 8-9 页）:

1 当用于既有建筑物加固时，宜为 30 年；

2 当用于新建工程（包括新建工程的加固改造）时应为 50 年；

3 对设计使用年限为 30 年的结构胶，应通过耐湿热老化能力的检验；

4 对设计使用年限为 50 年的结构胶，应通过耐湿热老化能力和耐长期应力作用能力的检验；

5 对承受动荷载作用的结构胶，应通过抗疲劳能力检验；

6 对寒冷地区的使用的结构胶，应通过耐冻融能力检验；

•包装规格

桶装尺寸： A:300mm*370mm

B:250mm*270mm（直径*高度）

数量： 30KG/组，A:20kg/B:10kg

•施工前提

加 固 工 程 中，基 层 混 凝 土 的 强 度 要 求 不 低 于 C15。施 工 环 境 温 度 应 在 -5 ～ 35℃范 围 内，相 对 湿 度 RH<85%，混凝土表面含水率在 8% 以下，无剧烈震动。其他类别工程施工中依设计要求施工。

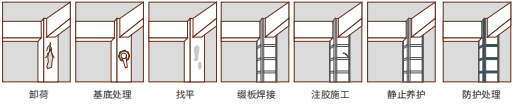

•施工流程

2. 灌注胶配置过程中，应严格按照质量比 2:1 配比，配置可操作时间内的用量为宜，搅拌应混合充分，避免 混入水和油等污染物，当使用电动工具高速搅拌时，搅拌后宜静置 1-2 分钟，待混入空气溢出后再施工，

3. 避免对材料暴晒，暴寒，过热配胶或配比不当会引发爆聚，或导致可操作时间过短，胶水凝固造成浪费， 极寒或冷热交替，可能引起胶水结晶，结晶为环氧树脂固液转化的物理反应，通过“水浴”加热组分，待液化后，不影响化学性能。建议仅加热 A 组分。

4. 打磨应彻底，缺陷处应用环氧修补胶或修补砂浆找平，且不应有棱角

5. 作业时，若眼睛溅上胶液，应立刻用清水冲洗，严重时请立即就医，夏季高温，出汗毛孔张开，若胶水接 触皮肤部分工人可能会过敏，宜涂抹治过敏药物，应立即停止作业，严重时请立即就医
